Posuvný rámový systém
Fotogalerie
Popis služby
Tento systém využívá skla o tloušťce 4 – 6 mm nebo izolační dvojsklo o tloušťce 16 mm v kombinaci s odolnými hliníkovými profily. Je ideální pro zasklení lodžií, balkonů, výklenků domů, vytvoření dělících příček v interiéru či realizaci zahradních altánů. Systém Montalu Standard výrazně snižuje tepelné ztráty, poskytuje ochranu před nepříznivým počasím, hlukem, prachem a exhalacemi. Uzamykatelné provedení s bezpečnostní výplní navíc zvyšuje ochranu proti vloupání.
Rámový posuvný zasklívací systém Montalu Standard je flexibilním řešením pro zasklení různých typů prostor. Jeho konstrukce umožňuje snadné a jednoduché ovládání, přičemž všechny tabule jsou posuvné i vyjímatelné, což zajišťuje snadnou manipulaci. Křídla se pohybují po kolejnici, ne v drážce, a nejsou zavěšena, čímž se eliminuje potřeba masivního ukotvení.
Systém se vyznačuje velmi dobrými těsnicími vlastnostmi díky speciálnímu tvaru profilů a kvalitnímu štětinovému těsnění, které zajišťuje dostatečnou mikroklimatizaci a nenáročnost na prostor, protože okna se neodklápějí ke stěnám lodžie. Profily mohou být barevně přizpůsobeny podle fasády nebo konstrukce zábradlí.
Montáž je rychlá a bezpečná, přičemž nevyžaduje použití lešení nebo lávky. Systém umožňuje také použití izolačního dvojskla, čímž zvyšuje energetickou účinnost. Kromě zasklení lodžií a balkonů je vhodný i pro vytváření lehkých příček v administrativních budovách kombinováním pevných a posuvných prvků.
Podepsání smlouvy nebo objednávky o dílo probíhá prostřednictvím našeho obchodního zástupce. Po podpisu smlouvy provede náš montážní technik přesné zaměření a kontrolu technického stavu montážního prvku, aby zajistil správnost všech potřebných parametrů před samotnou realizací montáže.
5–6 týdnů od zaměření
24 měsíců na kompletní dodávku
40–50 let
Zajišťuje dodavatel po dohodě s objednatelem.
Montáž s dodávkou trvá přibližně 4–8 hodin.
Rámy posuvných oken, vodicí kolejnice a uzavírací lišty jsou vyrobeny z hliníkových slitin, které jsou povrchově upraveny ve standardní barevné úpravě natur elox nebo bílý komaxit. Na speciální objednávku je možné vybrat i jiné barevné odstíny podle stupnice RAL.
Ostatní díly systému jsou vyrobeny z materiálů, které jsou odolné vůči povětrnostním vlivům a UV záření, jako je nerezová ocel a plast.

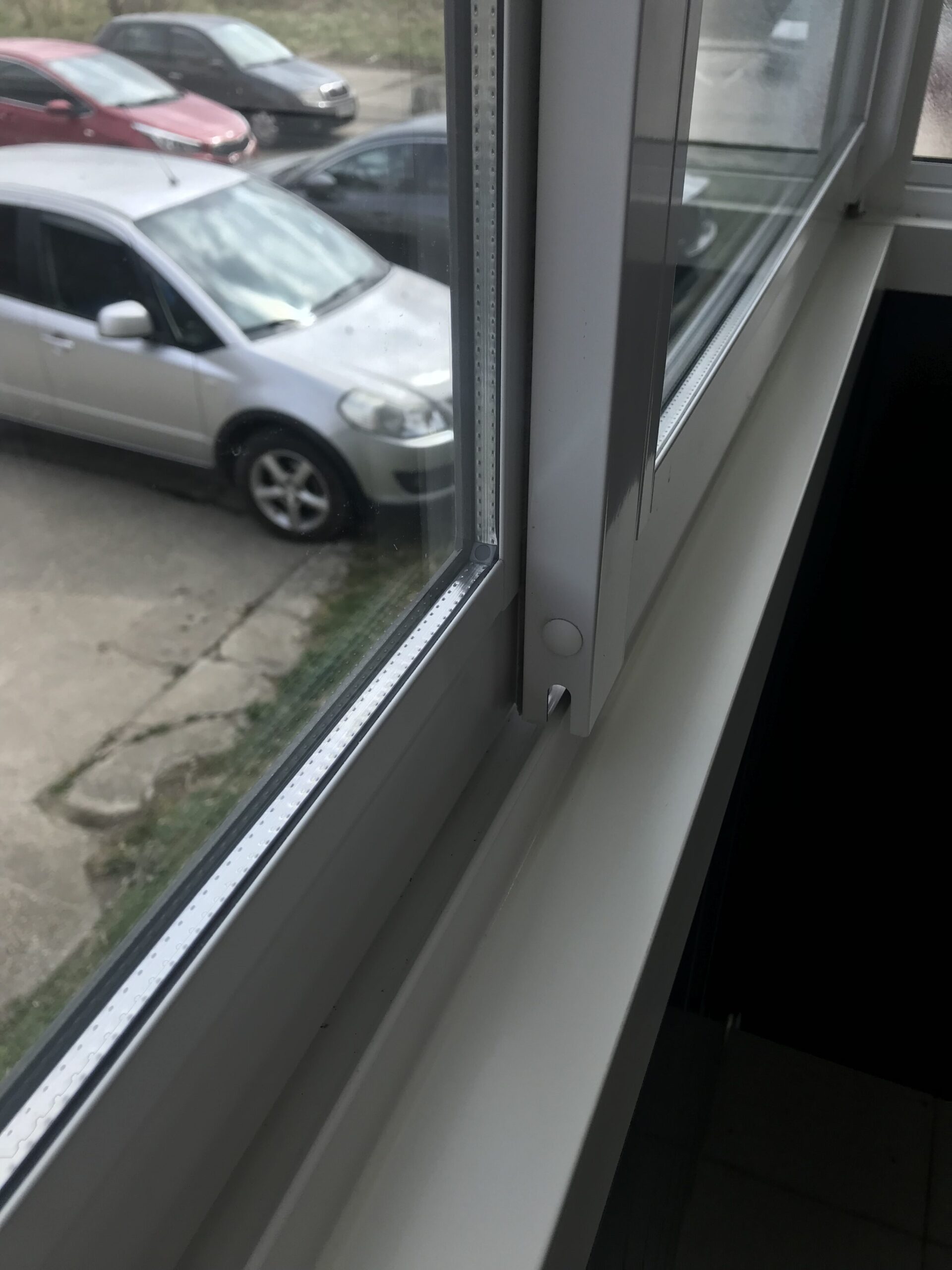

Výplně oken jsou obvykle ze skla o tloušťce 4 – 6 mm, bezpečnostního lepeného skla s PVB fólií, kaleného skla stejné tloušťky, izolačního dvojskla (16 mm), stejně jako z alternativních materiálů, jako jsou polykarbonáty, plexisklo, Novodur nebo PVC.
Výplně jsou bezpečně vsazeny a zasilikonovány do profilů, které jsou vybaveny štětinovým těsněním. K spojení profilů se používají plastové rohové koncovky, ve kterých jsou uložena kolečka s nerezovými samomazacími ložisky a plastovou bandáží. Tato kolečka zajišťují plynulý posuv křídel po vodicích kolejnicích a zabraňují jejich sesunutí pomocí pojistek.

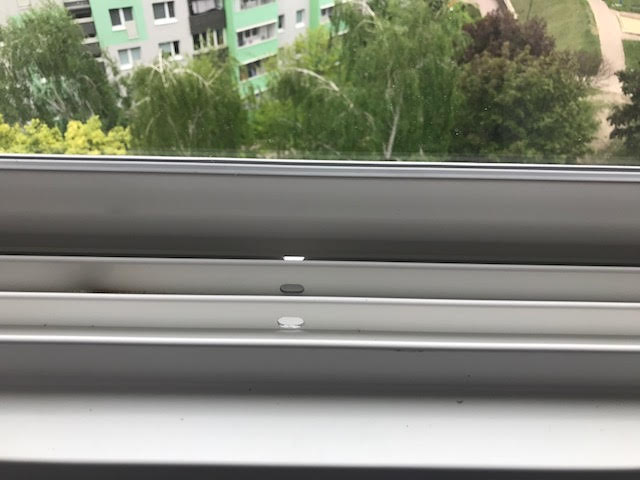

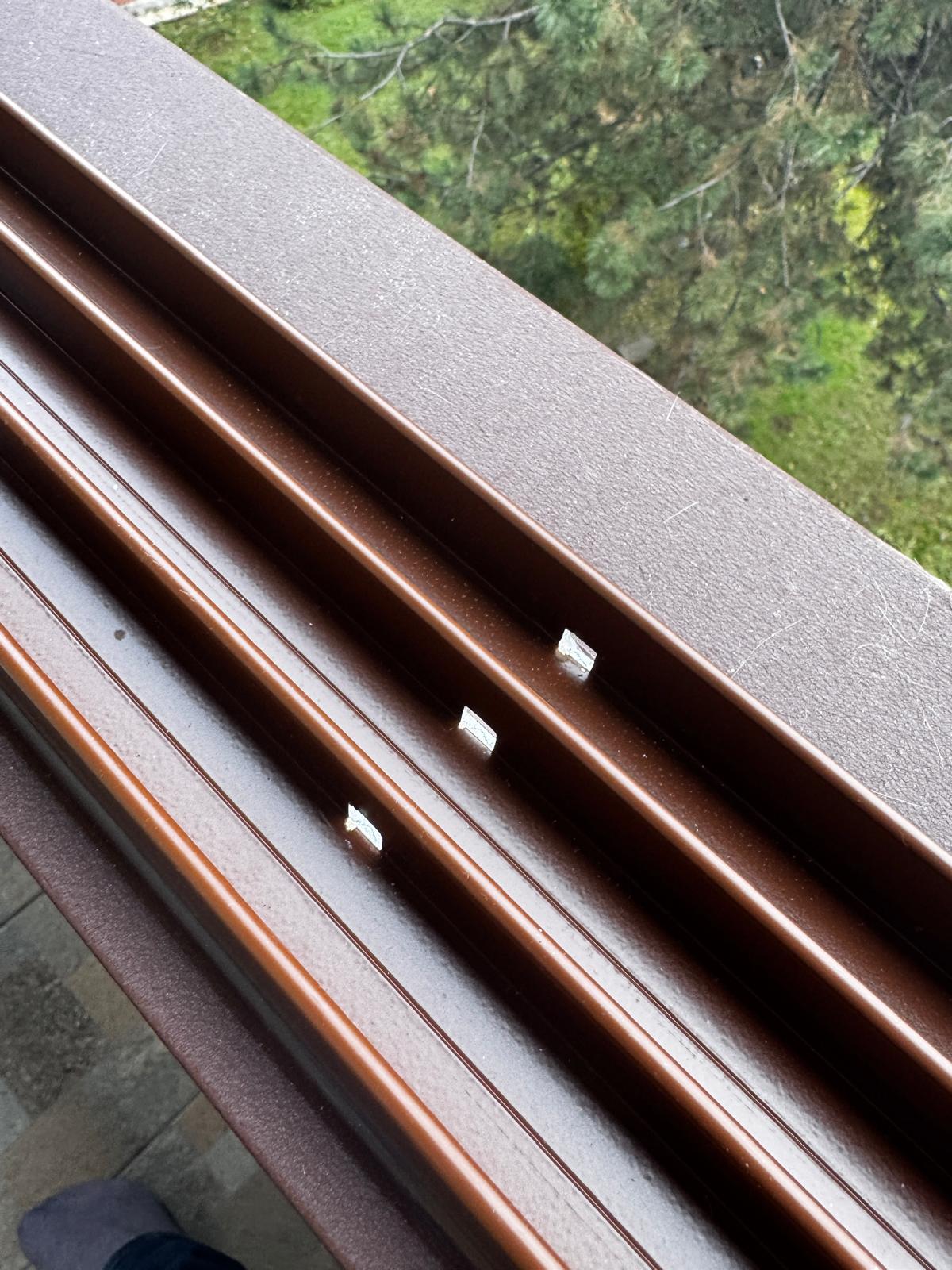

1 až 8 posuvných křídel se pohybují po spodní kolejnici, přičemž jsou vedeny horní kolejnicí, která má stejný tvar a je umístěna na úrovni zábradlí, čímž nezasahují do vnitřního prostoru lodžie. Ve spodní kolejnici jsou vyřezány drenážní otvory, které zajišťují odtok dešťové vody a tajícího sněhu.

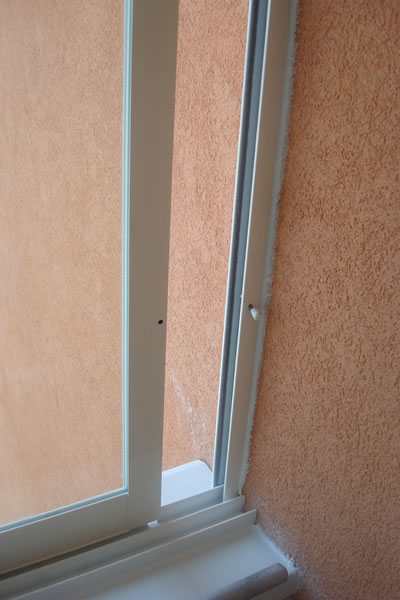

Boční uzavírací profily a konstrukce vertikálních profilů zajišťují velmi dobré těsnění celé konstrukce. Pro trvalou infiltraci jsou ve spodní a horní rovině profilu vytvořeny průchody, které podporují správnou ventilaci.
- Maximální rozměry zasklívacího prostoru: 12,0 × 2,8 m
- Při kombinaci s pevnými okny lze rozměry dále zvětšovat
- Plošná hmotnost: 12 kg/m² (při použití Float 4 mm); 25 kg/m² (při použití izolačního dvojskla 16 mm)
- Hmotnost na běžný metr: 18 kg (při výšce zasklení 1,5 m a použití Float 4 mm); 40 kg (při výšce zasklení 1,5 m a použití izolačního dvojskla 16 mm)
- Snížení spotřeby energie na vytápění
- Průměrný teplotní rozdíl 9–13 °C
Systém je před samotnou montáží kompletní, což zjednodušuje proces instalace. Montáž se provádí z vnitřní strany lodžie, což eliminuje potřebu lešení nebo lávky. Připojení systému na stávající konstrukci lodžie a zábradlí se realizuje pomocí ocelových nebo nylonových kotvících prvků, které jsou ukotveny do betonu nebo cihel. V případě připevnění k ocelovému nosníku se využívají šrouby k uchycení do oceli. Tento způsob montáže zajišťuje stabilitu a pevnost celé konstrukce.
Systém umožňuje snadné a rychlé ovládání díky jednoduchému posuvu křídel. Pro zajištění plynulého a tichého posuvu je důležité udržovat spodní kolejnici v čistotě. Mytí oken je výrazně zjednodušeno možností sejmutí křídel, což usnadňuje přístup k sklu a poskytuje pohodlnou údržbu.
Systém je navržen tak, že do hliníkových profilů a plastových dílců, které zajišťují posuv křídel, jsou vsazeny skleněné tabule, nejčastěji z plaveného čirého skla o tloušťce 4 – 6 mm nebo izolačního dvojskla 16 mm. Tyto výplně splňují bezpečnostní požadavky a normy týkající se přirozeného osvětlení přilehlých místností.
Posuv křídel je umožněn kolečky umístěnými ve spodní kolejnici, která obsahuje drenážní otvory pro odvod dešťové vody a tajícího sněhu. Tento nezavěšený systém přenáší celou váhu na spodní pojízdný profil, přičemž horní profil je veden na úrovni zábradlí a nezasahuje do vnitřního prostoru lodžie.
Na horní a spodní profil je možné připevnit okapové lišty vyrobené z hliníkového nebo pozinkovaného plechu v barvě podle přání zákazníka nebo charakteru stavby. Boční uzavírací profily a speciální těsnění mezi křídly zajišťují kvalitní utěsnění konstrukce. Kromě toho jsou v horní a spodní části vytvořeny průchody pro trvalou filtraci, což je důležité zejména pro větrání splodin z plynových spotřebičů.
Hliníkové profily jsou upraveny vypalovaným lakem v bílé barvě nebo eloxovány v natur odstínu. Pro spojovací materiál se používá nerezová ocel třídy A2. Všechny plastové komponenty a použité tmely jsou UV stabilní, což zaručuje dlouhou životnost a bezproblémovou funkčnost systému.
Před montáží je systém zkompletován ve výrobě. Montáž se provádí z vnitřní strany lodžie, čímž se eliminuje potřeba lešení nebo lávky. Na zbytek konstrukce lodžie a zábradlí se připevňují nosné a vodicí konstrukce pomocí polyethylenových kotvících prvků do betonu a cihel nebo šrouby na ocelové nosníky. Osová vzdálenost kotev je obvykle 450 – 600 mm, závisí na typu materiálu. Po montáži se spáry mezi profily a stavebním otvorem zakryjí tmelem nebo přelištováním, přičemž se používají hliníkové nebo pozinkované plechy s povrchovou úpravou komaxitem. Lišty se připevňují silikonovými tmely nebo šrouby.
Posuv křídel
Posuv křídel je zajištěn pomocí koleček s nerezovými samomazacími ložisky a plastovou bandáží, které jsou umístěny v rohových koncovkách. Křídla se mohou posouvat na pravou nebo levou stranu, nebo od středu k oběma stranám zasklené lodžie.Osazení profilů dílci „roh“
Plastové dílce „roh“ (2 + 2 ks na 1 křídlo) jsou fixovány k horizontálním profilům pomocí šroubů, přičemž vertikální profily jsou do nich zasunuty. Spoj je zajištěn kyanoakrylátovým lepidlem a následně jsou profily fixovány k sklu pomocí speciálního silikonového tmelu.Koľajnice
Spodní pojízdný a horní vodící profil jsou vyrobeny z hliníkové slitiny, povrchově upravené práškovým vypalovaným lakem (komaxit) s předpovrchovou úpravou chromováním nebo eloxováním. Tyto profily zajišťují antikorozní ochranu a dlouhou životnost, přičemž tvar profilu zajišťuje odvod kondenzátu.Těsnění
Pro těsnění mezi křídly a mezi křídly a profily je použito kvalitní štětinové těsnění, které zajišťuje dokonalé těsnění proti srážkám, větru a prachu. Současně zajišťuje dostatečnou infiltraci, zejména v případě lodžií, které jsou v blízkosti místností s plynovými spotřebiči. Těsnění také zvyšuje zvukovou neprůzvučnost spár.Ovládání a údržba
Křídla se posouvají jednoduchým stlačením na svislé hrany skla. První křídlo se ovládá pomocí madla. Křídla je možné vyjmout, což usnadňuje jejich mytí. K čištění se doporučují běžné čisticí prostředky, které neobsahují abrazivní látky.Odvod srážkové vlhkosti
Odtoková drážka v pojízdném profilu zajišťuje odvod srážkové vlhkosti, což přispívá k správnému fungování systému.Dlouhá životnost a údržba
Pro dlouhou životnost systému je důležité pravidelné čištění dráhy posunu křídel od prachu a nečistot, občasné povysávání prachu z mohérového těsnění, čištění drenážních otvorů a mytí rámu a výplní běžnými čisticími prostředky. Pokud dojde k hlučnému posuvu, je nutné zkontrolovat čistotu koleček a vodící lišty. Při mytí je možné křídla jednoduše vyjmout.Zasklení a komfort
Systém Montalu Standard zvýší komfort bydlení a umožní vytvořit uživatelsky příjemný prostor, jako například zimní zahradu. Dodržováním správného režimu větrání se předejde rosení skel, zejména v chladných měsících. Pro efektivní větrání stačí okna pootvoriť 1–2 krát denně.Instrukce k používání a údržbě:
- Křídla se posouvají jemným tlakem na svislé hrany skla, přičemž při prvním křídle se používá madlo.
- Při uzavírání křídel se všechna křídla do sebe sama zapadnou.
- Při zvesení nebo přesunu křídel zajistěte, aby pojistky v horních rozích zůstaly vždy vysunuté.
- V případě nesprávné polohy křídla proveďte opravu zvesením a zpětným osazením křídla.
